Le classement au feu et les normes coupe-feu

Quand on parle de porte coupe-feu, il faut bien comprendre que la porte n’empêche pas un incendie. La porte coupe-feu permet de lutter contre la propagation des flammes en compartimentant les zones touchées par l’incendie ; et ainsi éviter la propagation à d’autres zones. Ce temps supplémentaire permet aux secours d’intervenir.  Les portes coupe-feu font donc parti des dispositifs anti-incendie dit passifs.

Cette résistance et la réaction face aux flammes permet le classement des portes coupe-feu :

• La résistance au feu est le temps durant lequel la porte va limiter la propagation des flammes.

• La réaction au feu est la manière dont la porte va se comporter quand elle va être soumise aux flammes. C’est à dire la façon dont elle va s’enflammer et alimenter le feu.

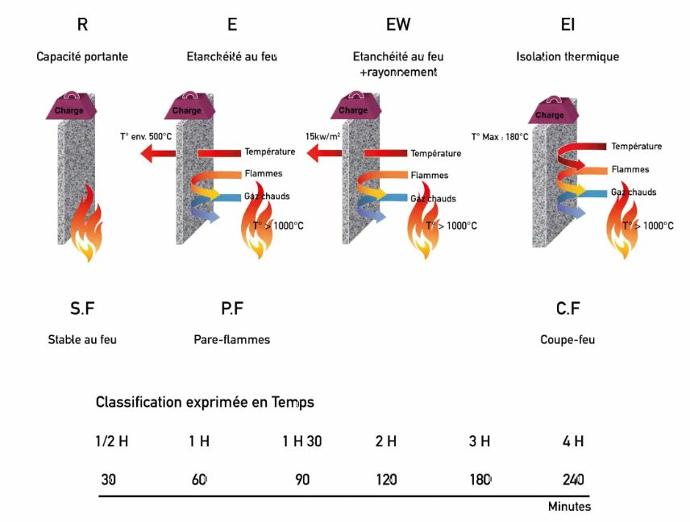

Le schéma ci-dessus explique bien le classement au feu des solutions qui existent sur le marché.
Les lettres sont de chiffres indiquant la durée en minutes.

Exemple : EI 180 = porte coupe-feu pendant 180 minutes soit 3 heures.

La classification au feu française est la suivante :

• SF : stable au feu. La porte conserve ses capacités de portance pendant le temps indiqué.

• PF : pare-flamme. La porte est stable et évite la propagation des flammes pendant le temps indiqué.

• CF : coupe-feu. La porte est pare-flamme et évite la propagation des flammes et des fumées pendant le temps indiqué.

Chaque classification est accompagnée d’un chiffre indiquant le temps de résistance en cas d’incendie en heures : de ¼ h à 6 h.

Exemple : PF 3h = pare-flammes et évite la propagation des flammes pendant 3 heures.

Selon l’article R. 21-2 2°du C.C.H, la résistance au feu se définit par le temps pendant lequel les éléments de construction peuvent jouer le rôle qui leur est dévolu malgré l’action d’un incendie. La performance feu d’une porte coupe-feu ou d'un rideau coupe-feu se caractérise donc par sa capacité à résister au feu pendant une durée déterminée. Il en résulte des classements obtenus lors d’essais réalisés par des laboratoires agréés selon des protocoles normalisés et d’application obligatoire.

La Communauté Européenne, dans le cadre de sa politique de libre circulation des produits, a créé un Comité Européen de Normalisation. Ce comité travaille depuis de nombreuses années à l’élaboration de normes Européennes harmonisées, permettant notamment d’évaluer les performances de résistance au feu. Ce standard commun à tous les pays de la communauté permet d’afficher les performances des produits de façon identique, il s’agit principalement pour les portes des classement Européen E et/ou EI.

Remarque préalable :

Les classement français PF (Pare Feu, élément stable au feu évitant, durant le temps indiqué, la propagation des gaz de combustion et des fumées du côté non sinistré,) et CF (Coupe Feu, élément évitant, durant le temps indiqué, la propagation de la chaleur du côté non sinistré) ont été remplacé par les classements européens E et I.

L’arrêté du 22 mars 2004 fixe les évolutions entre les classements selon les normes européennes à appliquer en matière d’essais de résistance au feu (E ou EI) et les exigences des règlements de sécurité incendie mentionnées suivant la classification Française.

Mode de preuve :

L’Arrêté du 22 mars 2004, modifié par l’arrêté du 14 mars 2011, a imposé notamment les méthodes d’essai et de classification Européennes, NF EN 1634-1 et NF EN 13501-2. Les solutions coupe-feu sont obligatoirement testées selon ces normes Européennes. Il précise également les modes de preuve exigés sur le territoire français :

• un procès-verbal en cours de validité, au moment du dépôt du permis de construire ou de l’autorisation de travaux, établi par un laboratoire français agréé (CSTB ou Efectis ou CERIB). Validité des procès-verbaux : l’arrêté a introduit une période de validité des procès-verbaux des blocs-portes, ils sont valides pendant une durée de 5 ans. La date du 01 Avril 2014 est une date butoir en référence au dépôt du PC ou autorisation de travaux au-delà de laquelle les classements CF et PF ne peuvent plus être utilisés.

• un certificat de conformité à une certification NF évoluant vers le CE, avec les documents techniques associés.

• un avis de chantier établi par un laboratoire agréé, pour une construction identifiée.


Toutes les normes ne sont pas forcément d’application obligatoire. Elle l'est seulement si la règlementation applicable en fait référence, ou dans un cadre contractuel. Certaines normes sont expérimentales, ou peuvent être abrogées. Il faut alors se reporter dans le temps et la réglementation applicable pour comprendre si celle-ci est applicable ou non. De plus des normes étrangères (type DIN par exemple) ne peuvent être prises en référence et ce, en aucun cas.

La réglementation française actuelle concernant les portes résistant au feu oblige à respecter certaines normes régies par l’AFNOR (NF) ; dont les principales sont mentionnées sur cette page. Certaines sont entérinées au niveau européen (NF CE) et / ou font référence au niveau international (NF CE ISO).
Le marquage CE concernant les portes résistant au feu est en cours de transition avec diverses interprétations complexes depuis novembre 2016 et devrait être homologuée définitivement en 2019, sauf changement d’ici là. La réglementation française et certaines normes seront révisées pour intégrer cette contrainte européenne. UNIACCESS vous tiendra informé de cette évolution.

Modes de portes résistants au feu

Les référentiels NF distinguent 3 modes de porte résistant au feu.

• Mode : pas de dispositif de refermeture

• Mode 1 : avec un dispositif de refermeture (ferme porte)

• Mode 2 : avec un ferme porte et un dispositif de retenu (ventouse)


NF EN 16034 (parmi les normes de référence pour le marquage CE)
Cette normes définit les caractéristiques de résistance au feu et/ou d’étanchéité aux fumées des blocs portes pour piétons ; portes et fenêtres industrielles ; commerciales et de garage. Norme de produit, caractéristique de performance, caractéristique de résistance au feu et / ou d’étanchéité aux fumées.

NF S 61-937 (NF S 61-937-1 /NF S 61-937-2 / NF S 61-937-3 / NF S 61-937-4)
Cette série de normes définit les impositions techniques liées aux Dispositifs Actionnés de Sécurité (DAS) qu’ils soient auto-commandés (SDAD ou fusible) ou télécommandés (SSI / CMSI). Elle émet notamment des prescriptions pour le réarmement des dispositifs, les forces de manœuvre, la protection des câbles et les constituants électriques etc. L’article co47 de l’arrêté 25 juin 1980 rend obligatoire la conformité à la norme NFS 61-937 pour les portes à fermetures automatiques des ERP.  De plus le marquage NF est le mode de preuve exigé par la réglementation depuis 2004, selon l’article MS60 du même règlement pour les portes télécommandées. Le non-respect de cette imposition que ce soit une porte battante, coulissante ou rideau rend le produit hors la loi.

NF S 61-961 et NF S 61-970
Ces normes définissent les systèmes détecteurs autonome déclencheur (SDAD) et les modalités d’implantation dans les SDI des différents types et modèles de détecteurs

NF S 61-932
Système de sécurité Incendie (SSI), définit les règles d’installation du système de mise en sécurité incendie.

NF S 61-933
Cette norme définit les opérations d’exploitation et de maintenance d’un SSI dont les DAS portes résistant au feu (portes battantes, coulissantes et rideaux) ces opérations devant être effectués par un technicien compétent (technicien devant justifier d’une formation aux particularités techniques de la porte et aux aspects réglementaires concernant l’établissement).

Et bien d'autres normes applicables ou non selon la période de référence...

• Dispositifs de fermeture de porte avec amortissement, prescriptions et méthodes d’essais : NF EN 1154 (février 1997), NF EN 1155 (juin 2013)

• Sélection de vantaux, prescriptions et méthodes d’essai : NF EN 1158 (avril 1997), NF EN 1158/A1 (juin 2013),

• Dispositif de retenue électromagnétique pour porte battante, prescription et méthodes d’essai : NF EN 1155 (juillet 1997), NF EN 1155/A1 (juin 2013)

• Fermetures anti-panique manœuvrées par une barre horizontale, destinées à être utilisées sur des voies d’évacuation, exigences et méthodes d’essai : NF EN 1125 (juin 2008)

• Essais de résistance au feu des portes, fermetures et fenêtres ; NF EN 1634-1 (mars 2014), NF EN 15269-1 (mai 2012) et NF EN 1363-1 (mars 2013)

• Caractérisation de la résistance au feu pour les éléments de quincaillerie : NF EN 1634-2 (mai 2010)

• Essais d’étanchéité aux fumées des portes et fermetures (NF EN 1634-3, mai 2012)

• Voir aussi : NF EN 15269-1 (mai 2012) et NF EN 1363-1 (mars 2013)

• Classement au feu : NF EN 13501-1+A1 (février 2013), NF EN 13501-2/IN1 (mars 2013), NF EN 13501-3/IN1 (mai 2012) et NF EN 14600 (décembre 2005)

• Menuiseries en bois, blocs-portes pare-flammes et coupe-feu 1/2h : NF P23-502 (août 1987)

• Conducteurs de câbles isolés : NF C32-070 (janvier 2001)
